可视化元素：趋势

象征：


类别：特殊控制

该元素将变量值曲线显示为趋势图。趋势图适合表示长期数据曲线，因为数据是从趋势记录中读取的，因此也从数据库中读取。此外，您还可以运行趋势元素与日期范围选择器，传奇， 和时间范围选择器操作元素，以便用户可以方便地在图表中导航。

提示

您可以在运行时通过编程删除已记录的趋势曲线。记录将从删除的时间点重新开始。

有关详细信息，请参阅：For more information, see: 编程趋势可视化

提示

这趋势可视化元素无法插入到 POU 池中的可视化中。

注意

Kann auch veraltet sein趋势可视化示例项目

元素属性

所有元素属性都可用吗？

只有在您选择 “” 后，所有属性才可用 高级 选项或 所有类别 过滤 特性。

元素名称

例子： Velocity

提示

为元素指定单独的名称，以便更快地在元素列表中找到它们。

数据源

通过设备和应用程序连接到 趋势记录 保存要显示的趋势数据的对象。

如果 趋势记录 对象在本地设备上，那么当您指定相应的应用程序时就足够了。如果趋势记录在远程设备上，则需要指定与该设备的数据源连接。

  • _cds_icon_application.png <本地应用程序>

    这 趋势记录 对象位于本地应用程序中的本地设备上。

  • < device name> . < application name>

    例子： Device_A.App_A

    这 趋势记录 对象位于本地设备上 Device_A 在应用程序下方 App_A.

  • _visu_icon_data_sources.png < data source name >

    例子： _visu_icon_data_sources.png DataSource_B

    这 趋势记录 对象位于通过数据源连接的远程设备上 DataSource_B.下方（现在可见） 应用 属性，远程应用程序显示为在数据源中配置。

    例子： _cds_icon_application.png App_B

    注意：如果通过符号文件以符号方式访问数据源 CODESYS （符号），那么所需的符号文件和相应的项目必须保存在同一个文件夹中。

元素类型

趋势

趋势记录

_visu_icon_trend_recording_manager.png: 以图表形式显示数据的趋势记录

趋势记录位于指定的设备上 数据源 财产。

有关更多信息，请参阅： 趋势记录

显示设置

_visu_icon_trend_diagram.png：按钮打开 显示设置.

光标

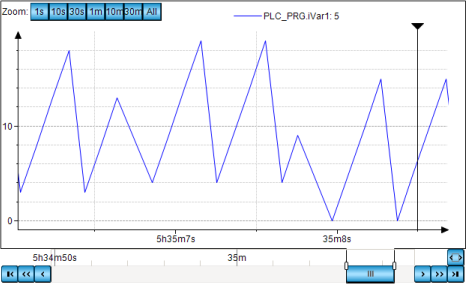

显示光标

standard icon：趋势图中显示一个光标（带有垂直线的黑色三角形）。

运行时行为：

图形“绘制”后，用户可以沿时间轴移动光标来标记特定时间。然后属于光标位置的变量值将显示在图形上方的图例中。


显示工具提示

要求： 显示光标 已激活。

standard icon：光标处打开工具提示。

运行时行为：属于光标位置的变量值显示为工具提示。

显示框架

standard icon：趋势图是用框画的。

数字格式

printf 语法中的格式定义，决定了值在工具提示和图例中的显示方式

例子： %d （整数变量）或 %5.2f （浮点数）

默认时间范围

可用时间范围的默认时间值

例子： 20s， 1m

刻度标记标签

提示

趋势记录中存储的时间是 UTC 时区。如果在可视化元素的趋势中显示时间，则时间戳将转换为 PLC 操作系统的本地时区。

如果趋势图中的时间不在您需要的时区内，请更改操作系统中的时区。

提示

您可以通过编程将系统时间的本地时区切换为世界时间 (UTC)。

当变量 VisuElems.Visu_DateTime.DisplayUTC 设置为 TRUE，系统时间显示为世界时（UTC）。默认情况下，变量 VisuElems.Visu_DateTime.DisplayUTC 设置为 FALSE 使系统时间显示为当地时区。

为了显示日期和时间值，您可以使用时区代码扩展相应的格式字符串 Z。对于本地系统时间的输出，偏移量将以世界时 (UTC) 显示。例如， dd:MM:yyyy HH:mm:ss:ms:Z 输出 01.08.2021 12:00:00:001:+02:00显示世界时间（UTC）时，也会显示UTC代码。 01.08.2021 10:00:00:001:Z

时间戳

趋势图的 X 值

  • 绝对时间戳

    时间轴上的每个刻度标记处都显示带有日期和时间的绝对时间。

    例子： 18.03.2016 12h30m50s

  • 相对时间戳

    每个刻度标记处均显示从记录开始（=0）起的时间段。

    例子： 5m30s

在两条线上绘制标注

standard icon：时间戳显示两行（例如第一行显示日期，第二行显示时间）。

_cds_icon_option_deactivated.png：时间戳显示在一行上。例如： 2019-11-01-12:30:50。

忽略时间戳中的不相关信息

standard icon：时间戳以截断形式显示（不显示无关紧要的信息）。例如，第一个刻度标记处显示日期，后面的刻度标记处仅显示时间。 国际化（格式字符串） 属性不可见且被忽略。

_cds_icon_option_deactivated.png：显示时间戳和所有信息。这考虑到 国际化（格式字符串） 包含日期和时间显示格式定义的属性。

国际化（格式字符串）

时间戳的日期和时间显示的格式定义（完整显示时）

注意

仅当 忽略时间戳中的不相关信息 选择是 不是 選擇。

提示

基本上，所有 %t 支持格式选项，在 “具有格式定义的占位符” 章节。

日期

根据定义的格式返回日期显示的格式字符串。操作系统区域设置用作默认设置。

指定格式字符串的选项

  • 作为固定字符串

    例子： MM/dd/yyyy

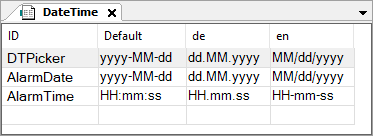

  • 作为对文本列表条目 <文本列表名称>.<ID> 的引用

    每种语言的格式字符串都有定义。

. 定义日期的格式字符串：

  • 年： yyyy， yy， y

  • 月： MM， M

  • 天： dd， d

  • 推荐的分隔符： - . /

例子：

yyyy-MM-d 显示器 2019-10-25

yyyy-MM-dd 显示器 2019-10-25

dd.MM.yyyy 显示器 25.10.2019

dd/MM/yyyy 显示器 25/10/2019

DateTime.DTPicker

时间

根据定义的格式返回时间（或一天中的时间）显示的格式字符串。操作系统区域设置用作默认设置。

. 定义时间的格式字符串：

  • 24小时制时间定义： HH， H

  • 12小时制时间定义： hh， h

  • 12 小时制时间定义的 AM/PM： tt

  • 分钟： mm， m

  • 秒： ss， s

  • 毫秒： ms

  • 微秒： us

  • 推荐的分隔符： : 或空格字符

例子：

HH:mm:ss:ms 显示器 15:30:59:123

h:mm:ss tt 显示器 3:30:59 PM

DateTime.DTPicker

位置

该位置定义可视化窗口中元素的位置和大小。这是基于笛卡尔坐标系的。原点位于窗口的左上角。正水平 X 轴向右延伸。正垂直 Y 轴向下延伸。

X

元素左上角的 X 坐标（以像素为单位）

例子： 10

Y

元素左上角的 Y 坐标（以像素为单位）

例子： 10

宽度

以像素为单位指定

例子： 150

高度

以像素为单位指定

例子： 30

提示

您还可以通过拖动框来更改值 _visu_icon_position_element.png 符号到编辑器中的其他位置。

分配的控件

这些元素是在以下情况下自动创建的： 为趋势控制插入元素 用于添加控件。

日期范围选择器

用于更改显示数据集的日期和时间的控件

和 _cds_icon_three_dots.png, 提供了所有实现了接口的元素 IDateRangeSelector.默认情况下， 日期范围选择器 可视化元素可用。

时间范围选择器

用于更改显示数据集时间的控件

和 _cds_icon_three_dots.png, 提供了所有实现了接口的元素 ITimeSelector.默认情况下， 时间范围选择器 可视化元素可用。

传奇

用于显示图表图例的控件

和 _cds_icon_three_dots.png, 提供了所有实现了接口的元素 ILegendDisplayer.

控制变量

表 12. 飞涨

缩放显示的曲线可通过鼠标或多点触控设备上的捏合手势完成。它也适用于所有轴。

在运行时 使能够 是 TRUE，您可以按住鼠标左键，用鼠标绘制一个框。当您释放鼠标按钮时，显示会放大框，曲线也会放大。要在多点触控设备上放大或缩小，请分别将两个手指并拢或分开。

缩放和平移可以同时进行。

使能够

多变的 （BOOL) 启用或禁用缩放。

TRUE：启用缩放

例子： PLC_PRG.xZoomEnable

家

多变的 （BOOL）

上升沿：显示因缩放而发生变化后，将显示的曲线重置为初始状态。

例子： PLC_PRG.xZoomHome

撤消

多变的 （BOOL）

上升沿：显示因缩放而发生变化后，将显示的曲线重置到之前的位置。

例子： PLC_PRG.xZoomUndo

已放大

多变的 （BOOL) 表示显示的曲线是否由于缩放而发生修改。

TRUE：曲线设置已放大。

例子： PLC_PRG.xIsZoomed



表 13. 平底锅

平移显示的曲线是通过鼠标或多点触控设备上的捏合手势来完成的。它也适用于所有轴。

在运行时如果 使能够 是 TRUE，然后您可以按住鼠标左键将显示的曲线拖动到另一个位置。要在多点触控设备上平移显示的曲线，请用一根手指将其拖动到另一个位置。

使能够

多变的 （BOOL）启用或禁用平移。

TRUE：启用平移

例子： PLC_PRG.xPanEnable

家

多变的 （BOOL）

上升沿：当显示因平移而发生变化后，将显示的曲线重置到初始位置。

例子： PLC_PRG.xPanHome

被摇摄

多变的 （BOOL) 其状态指示显示的曲线是否由于缩放而被修改。

TRUE：曲线设置已平移。

例子： PLC_PRG.xIsPanned



启用 Y 轴

多变的 （BOOL）以启用 Y 轴的缩放或平移操作

TRUE：Y 轴启用。

下面描述的控制变量（日期范围开始 和 日期范围结束）可用于以编程方式控制趋势的时间范围。这样，您就可以对趋势可视化进行编程，而无需 时间范围选择器 可视化元素。

但是，如果您希望可视化用户也能够指定时间范围，则添加时间范围选择器元素。时间范围选择器元素和 IEC 变量中的时间会自动保持同步。

注意：确保每个趋势都有自己的变量，否则趋势记录将停止。

提示：为了向用户说明趋势停止的原因， _visu_icon_trend_stopped.png 符号显示在趋势轴的末端。出现此符号时，表示当前趋势已停止，因为“缩放”或“平移”处于活动状态，或者因为时间范围被变量限制为较旧的值。

日期范围开始

IEC 变量（DATE_AND_TIME， DT， LDATE_AND_TIME， LDT）作为时间范围的开始时间。对于 DT 数据类型，可以达到1s的精度。

如果值发生变化，则趋势记录停止。

例子： PLC_PRG.ldtStart。仅允许一个变量（无文字）。

日期范围结束

IEC 变量（DATE_AND_TIME， DT， LDATE_AND_TIME， LDT) 作为时间范围的结束时间。

为了 DT 数据类型，可以达到1s的精度。

如果值发生变化，趋势记录将做出如下反应：当值增加时，趋势记录开始。当值减少时，趋势记录结束。

例子： PLC_PRG.ldtEnd。仅允许一个变量（无文字）。

中心

属性包含旋转点坐标的固定值。旋转点在编辑器中显示为 _visu_icon_center_point.png 符号并用作旋转和缩放的中心。

提示

您也可以通过拖动 _visu_icon_center_point.png 符号到编辑器中的另一个位置。

X

旋转点的 X 坐标

Y

旋转点的 Y 坐标

绝对运动

这些属性包含用于动态控制元素位置的 IEC 变量。参考点是元素的左上角。在运行时，整个元素被移动。

移动

X

  • X 位置的变量（数字数据类型）（以像素为单位）

    例子： PLC_PRG.iPos_X

在运行时增加此值会使元素向右移动。

Y

  • Y 位置的变量（数字数据类型）（以像素为单位）

    例子： PLC_PRG.iPos_Y

  • 容器变量： Container.Height

    有关详细信息，请参阅： 优化调整位置和大小

在运行时增加此值会使元素向下移动。

回转

旋转角度的变量（数字数据类型）（以度为单位）

例子： PLC_PRG.iAngle1

元素的中点在 中心 观点。该旋转点显示为 _visu_icon_center_point.png 象征。

在运行时，元素的对齐相对于可视化的坐标系保持不变。增加该值会使元素向右旋转。


内部旋转

旋转角度的变量（数字数据类型）（以度为单位）

例子： PLC_PRG.iAngle2

在运行时，元素围绕指定的旋转点旋转 中心 根据变量的值。此外，元素的对齐方式会根据可视化的坐标系进行旋转。增加代码中的值会顺时针旋转。

旋转点如图所示 _visu_icon_center_point.png 象征。

注意

如果在 位置→角度 属性，然后在执行可视化时将静态旋转角度添加到可变旋转角度（偏移）。


提示

您可以将变量组合到 单位换算.

提示

这 X, 是, 回转， 和 内部旋转 “客户端动画”功能支持属性。

相对运动

属性包含用于移动元素的变量。参考点是元素的位置（位置 财产）。元素的形状可以改变。

左上运动

X

  • 变量（整数数据类型）的数字（以像素为单位） 剩下 边缘水平移动

    例子： PLC_PRG.iDeltaX

增加值会将元素向右移动。

Y

  • 变量（整数数据类型）为数字（以像素为单位） 最佳 边缘垂直移动

    例子： PLC_PRG.iDeltaY

增加值会使元素向下移动。

右下运动

X

  • 变量（整数数据类型）的数字（以像素为单位） 正确的 边缘水平移动。

    例子： PLC_PRG.iDeltaWidth

  • 容器变量： Container.Width

    有关详细信息，请参阅： 优化调整位置和大小

增加值会将元素向右移动。

Y

  • 变量（整数数据类型）为数字（以像素为单位） 底部 边缘垂直移动

    例子： PLC_PRG.iDeltaHeight

  • 容器变量： Container.Height

    有关详细信息，请参阅： 优化调整位置和大小

增加值会使元素向下移动。

相对运动

属性包含用于移动元素的变量。参考点是元素的位置（位置 财产）。元素的形状可以改变。

. 移动点[0]

  • X

  • Y

线的起点移动的数字（以像素为单位）的变量（数字数据类型）。

增加 X 值将元素向右移动。

增加 Y 值会使元素向下移动。

. 移动点[0]

  • X

  • Y

线的终点移动的数字（以像素为单位）的变量（数字数据类型）。

增加 X 值将元素向右移动。

增加 Y 值会使元素向下移动。

相对运动

属性包含用于移动元素的变量。参考点是元素的位置（位置 财产）。元素的形状可以改变。

左上运动

X

  • 变量（整数数据类型）的数字（以像素为单位） 剩下 边缘水平移动

    例子： PLC_PRG.iDeltaX

增加值会将元素向右移动。

Y

  • 变量（整数数据类型）为数字（以像素为单位） 最佳 边缘垂直移动

    例子： PLC_PRG.iDeltaY

增加值会使元素向下移动。

右下运动

X

  • 变量（整数数据类型）的数字（以像素为单位） 正确的 边缘水平移动。

    例子： PLC_PRG.iDeltaWidth

  • 容器变量： Container.Width

    有关详细信息，请参阅： 优化调整位置和大小

增加值会将元素向右移动。

Y

  • 变量（整数数据类型）为数字（以像素为单位） 底部 边缘垂直移动

    例子： PLC_PRG.iDeltaHeight

  • 容器变量： Container.Height

    有关详细信息，请参阅： 优化调整位置和大小

增加值会使元素向下移动。

状态变量

变量动态控制元素行为。

无形的

多变的 （BOOL) 用于切换元素的可见性

TRUE：该元素在运行时不可见。

提示

这 无形的 “客户端动画”功能支持属性。

动画

提示

这些属性仅在您选择了 支持客户端动画和原生元素叠加 中的选项 可视化管理器.

动画时长

元素运行动画的持续时间（以毫秒为单位）的变量

  • 变量（整数值）

    例子： Menu.tContent 和 VAR tContent : INT := 500; END_VAR

  • 整数字面量

    例子： 500

. 动画属性

  • 绝对运动, 移动, X, 是

  • 绝对运动, 回转

  • 绝对运动, 内部旋转

  • 绝对运动, 外旋

当可动画属性的至少一个值发生变化时，将执行动画移动。然后执行的运动不是生涩的，而是在指定的动画持续时间内是平滑的。可视化元素在动态旋转的同时移动到指定位置。过渡很平滑。

移至前台

多变的 （BOOL) 用于在前景中设置元素

TRUE：在运行时，可视化元素显示在前台。

FALSE：在运行时，可视化元素显示在可视化编辑器中插入它的层中。

例子： bIsInForeground 和 VAR bIsInForeground : BOOL := FALSE; END_VAR

访问权

注意

仅当为可视化设置用户管理时可用。

访问权 按钮

打开 访问权 对话。您可以在此处编辑元素的访问权限。

. 状态消息：

  • 没有设置。完全权利。：所有用户组的访问权限： 可操作

  • 权利已设定：有限权利: 至少有一组限制访问。
